▐ পণ্য বিবরণ
一,সমাধান ওভারভিউ
আজকের স্মার্ট ফ্যাক্টরি পরিবেশে, একটি একক মিস করা ত্রুটি ব্যয়বহুল রিকল, লাইন স্টপেজ এবং সুনামগত ক্ষতির কারণ হতে পারে। আমাদেরশিল্প দৃষ্টি সমাধানএকীভূত করে a120 fps কঠিন-একটি 2 মিলিয়ন পিক্সেল গ্লোবাল শাটার সহ মেশিন ভিশন ক্যামেরা ট্রিগার করেছেএকটি সম্পূর্ণ, স্থাপনার মধ্যে-প্রস্তুত পরিদর্শন কাঠামো - চিত্র অধিগ্রহণ থেকে PLC/SCADA-স্তরের সিদ্ধান্ত আউটপুট পর্যন্ত৷
আপনি একটি একক পরিদর্শন সেল আপগ্রেড করছেন বা মাল্টি-লাইন, মাল্টি-ক্যামেরা মানের নেটওয়ার্ক রোল আউট করছেন না কেন, এই টার্নকি সমাধান আপনার অটোমেশন টিমের প্রয়োজনীয় গতি, সিঙ্ক্রোনাইজেশন এবং সফ্টওয়্যার আন্তঃকার্যযোগ্যতা প্রদান করে৷
2, কোর সিস্টেম ক্ষমতা
1. সফ্টওয়্যার প্ল্যাটফর্ম ইন্টিগ্রেশন (PLC, SCADA)
প্রধান শিল্প নিয়ন্ত্রণ প্ল্যাটফর্মের সাথে স্থানীয় সামঞ্জস্য। ক্যামেরা সিস্টেম SCADA ড্যাশবোর্ডে সরাসরি ডেটা হ্যান্ডঅফ সহ PLC কমান্ডের সাথে সিঙ্ক্রোনাইজ করা কঠিন-অধিগ্রহণকে সমর্থন করে। কোনো মালিকানা মিডলওয়্যার লক নেই- - আপনার কন্ট্রোল ইঞ্জিনিয়াররা প্রতিটি পরিদর্শন নোডের সম্পূর্ণ তদারকি করে৷
2. সিস্টেমের সঠিকতা স্তর
দ2MP গ্লোবাল শাটার সেন্সররোলিং-দ্রুত গতিশীল লক্ষ্যে শাটারের বিকৃতি দূর করে-, পিক্সেল-পূর্ণ লাইন গতিতে সঠিক ইমেজিং নিশ্চিত করে। মাল্টি-ভিউ পরিদর্শন ফ্রেমওয়ার্কের সাথে মিলিত, সিস্টেমটি মাত্রিক যাচাইকরণ, পৃষ্ঠের ত্রুটি সনাক্তকরণ, এবং উপস্থিতি/অনুপস্থিতি পরীক্ষাগুলির জন্য উপযুক্ত পুনরাবৃত্তিযোগ্য পরিমাপ নির্ভুলতা অর্জন করে।
3. লেটেন্সি প্যারামিটার৷
ট্রিগার থেকে প্রক্রিয়াজাত আউটপুট পর্যন্ত, পাইপলাইনটি নির্ধারক প্রতিক্রিয়ার জন্য ইঞ্জিনিয়ার করা হয়। এপ্রতি সেকেন্ডে 120 ফ্রেম, প্রতিটি ফ্রেম ক্যাপচার করা হয়, স্থানান্তর করা হয় এবং মিলিসেকেন্ডের মধ্যে বিশ্লেষণ করা হয়{0}}স্তরের লেটেন্সি বাজেট - যাতে বাফারিং বাফারিং ছাড়াই বাস্তব-সময় প্রত্যাখ্যান সিদ্ধান্তগুলি সক্ষম হয়৷
▐ মূল বৈশিষ্ট্য
উচ্চ-স্পীড 120fps ইমেজিং
মোশন ক্যাপচারের জন্য গ্লোবাল শাটার
IO হার্ড-একই ফ্রেমের মধ্যে মাল্টি-চ্যানেল সিঙ্ক্রোনাইজেশন ট্রিগার করেছে
কাস্টম অপটিক্যাল এবং মেকানিক্যাল ডিজাইন
▐ প্রযুক্তিগত স্পেসিফিকেশন
| আইটেম | স্পেসিফিকেশন |
|---|---|
| ইমেজ সেন্সর | SC233HGS |
| ভিডিও আউটপুট ফরম্যাট | MJPG/YUY2 |
| 640 × 360 | 30 fps পর্যন্ত |
| 640 × 480 | 30 fps পর্যন্ত |
| 800 x 600 | 30 fps পর্যন্ত |
| 1024 x 576 | 30 fps পর্যন্ত |
| 1280 x 720 | 30 fps পর্যন্ত |
| 1280 x 960 | 30 fps পর্যন্ত |
| 1920 x 1080 | 30 fps পর্যন্ত |
| ফোকাল দৈর্ঘ্য |
3.1 মিমি |
| F/NO | 2.6 |
| দেখার ক্ষেত্র | D:132 H:97 D:70 |
| গঠন | 1G3PM8 |
| টিভি বিকৃতি | <26% |
| মাথার ডিফল্ট ফোকাসিং দূরত্ব | 20 সেমি |
| গোলমাল হ্রাস | 3D সমর্থন করে |
| IR-কাট | অবস্থান সংরক্ষিত, হার্ডওয়্যার কাস্টমাইজ করা প্রয়োজন |

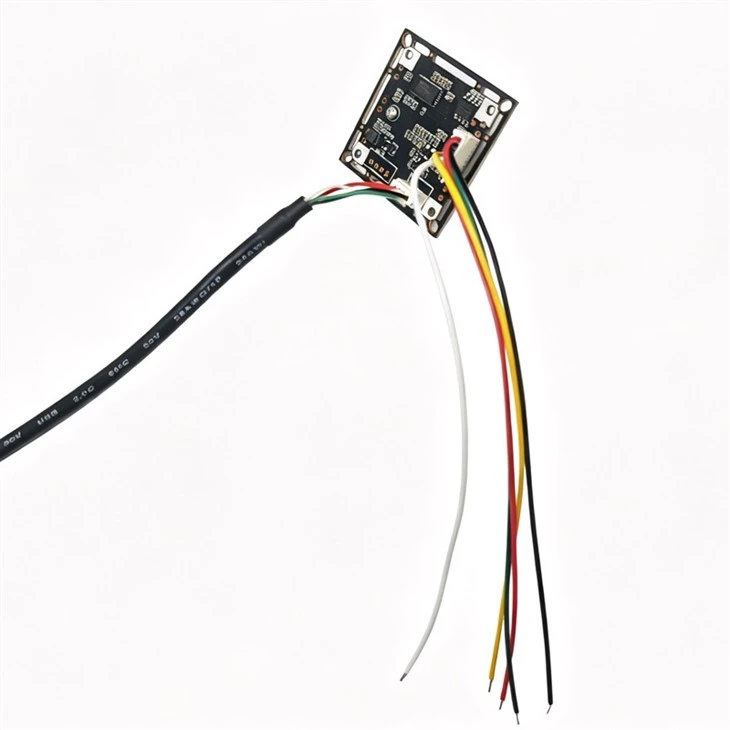

| তারের | 1.5m TYPE-একটি সংযোগকারী টেল তার |
| বোর্ডের আকার | 32 × 32 মিমি |
| পাওয়ার সাপ্লাই | 5 V |
| সর্বাধিক বর্তমান | 0.10 A |
| অপারেটিং তাপমাত্রা এবং আর্দ্রতা | -20 ডিগ্রী ~ 50 ডিগ্রী, আর্দ্রতা 90% এর কম (কোনও ঘনীভূত নয়) |
▐ সেন্সর পরিচিতি
SC233HGS হল SmartSens থেকে একটি 2.3MP গ্লোবাল শাটার CMOS ইমেজ সেন্সর, বিশেষভাবে উচ্চ-স্পিড ইমেজিং এবং এমবেডেড ইন্ডাস্ট্রিয়াল ভিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে৷ এটি একটি 1/2.6-ইঞ্চি অপটিক্যাল ফর্ম্যাট গ্রহণ করে, 1920×1200 এর রেজোলিউশন নিয়ে গর্ব করে এবং 3.0 মাইক্রোন BSI ব্যাক-আলোকিত SmartGS®‑2‑প্লাস পিক্সেল প্রযুক্তি ব্যবহার করে৷ এটি সুস্পষ্ট এবং বিকৃতি নিশ্চিত করে{13}}এমনকি উচ্চ গতিতে চলমান বস্তুগুলিকে ট্র্যাক করার সময়ও, কার্যকরভাবে জেলি প্রভাব দূর করে৷ সেন্সরটি MIPI CSI-2, DVP, এবং LVDS-এর মতো একাধিক আউটপুট ইন্টারফেস সমর্থন করে, বিভিন্ন ভিশন হার্ডওয়্যার প্ল্যাটফর্মের সাথে নমনীয় একীকরণের সুবিধা দেয়। সম্পূর্ণ রেজোলিউশনে, এটি RAW ইমেজ আউটপুট প্রতি সেকেন্ডে 120 ফ্রেম পর্যন্ত অর্জন করতে পারে। ইনফ্রারেড সংবেদনশীলতা, একক-ফ্রেম হাঁটুর এইচডিআর উচ্চ গতিশীল পরিসর, সাধারণ আইএসপি, অতি-লো লেটেন্সি, এবং হার্ডওয়্যার এক্সটার্নাল ট্রিগার মাল্টি-ক্যামেরা সিঙ্ক্রোনাইজেশন ক্ষমতা, SC23 বিকল্প আইডিয়া রিডিং SC23 ডোমেস্টিক আইডিয়ার জন্য, সমাবেশ লাইনে উচ্চ-গতির পরিদর্শন, AGV/AMR রোবট নেভিগেশন এবং বাধা পরিহার, 3D বাইনোকুলার স্টেরিও ভিশন, SLAM, ড্রোন ভিশন, এবং কৃত্রিম বুদ্ধিমত্তা দৃষ্টি সিস্টেম যার জন্য সুনির্দিষ্ট এবং নির্ভরযোগ্য চিত্র ডেটা প্রয়োজন
▐ পণ্যের সুবিধা
01
1920×1200 @120fps উচ্চ-গতির ইমেজিং
1920×1200 এর রেজোলিউশনে, সেন্সরটি সর্বোচ্চ 120fps ফ্রেম রেট অর্জন করতে পারে, এটিকে উচ্চ গতির গতি পরিবর্তন এবং ছোট ক্রমাগত ফ্রেমের ব্যবধানে দৃশ্য ক্যাপচার করতে সক্ষম করে। এটি শিল্প দৃষ্টি সিস্টেমের জন্য অত্যন্ত উপযুক্ত যেগুলির জন্য উচ্চ-গতির চিত্র অর্জন এবং বাস্তব-সরঞ্জামের সময় পর্যবেক্ষণের প্রয়োজন, যেমন উচ্চ-গতির সমাবেশ লাইন অবজেক্ট ক্যাপচার করা, AGV/AMR-এর জন্য বাস্তব-সময় নেভিগেশন, এবং উচ্চ-গতির বারকোড রিডিং।
02
গ্লোবাল শাটার BSI ব্যাক-সুনির্দিষ্ট গতি ক্যাপচারের জন্য আলোকসজ্জা
SC233HGS SmartGS‑2‑Plus back-আলোকিত গ্লোবাল শাটার পিক্সেল ব্যবহার করে, পুরো ফ্রেম জুড়ে একযোগে এক্সপোজার নিশ্চিত করে। এটি উচ্চ গতিতে চলমান বস্তুগুলিকে ক্যাপচার করার সময় ঘূর্ণায়মান শাটারের ফলে সৃষ্ট বিকৃতির মতো জেলি-কে দূর করে। একক-ফ্রেম ইনফ্লেকশন পয়েন্ট HDR প্রযুক্তির সাথে মিলিত, এটি ব্যাকলাইট এবং শক্তিশালী আলোর পরিবেশে উচ্চতর জ্যামিতিক সামঞ্জস্য সহ ছবি সরবরাহ করে। এটি মোশন ইমেজিং নির্ভুলতার জন্য উচ্চ প্রয়োজনীয় ডিভাইসগুলির জন্য উপযুক্ত, যেমন 3D বাইনোকুলার দৃষ্টি, গতি ক্যাপচার এবং উচ্চ গতি সনাক্তকরণ।
03
শিল্প এমবেডেড ডিভাইসের কম্প্যাক্ট ইন্টিগ্রেশন
সেন্সরটি বিশেষভাবে এমবেডেড ইন্ডাস্ট্রিয়াল ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে, একটি 1/2.6-ইঞ্চি টার্গেট সারফেস এবং ROI উইন্ডো এবং বিনিং মোড সমর্থন করে, এটিকে সংকীর্ণ ইনস্টলেশন স্পেসগুলির জন্য উপযুক্ত করে তোলে। এটি বিভিন্ন শিল্প সরঞ্জাম অপটিক্যাল পাথ এবং যান্ত্রিক কাঠামোর সাথে মিলিত হতে পারে এবং ছোট শিল্প ক্যামেরা, কোড রিডার, রোবট ভিশন মডিউল, ড্রোন ভিশন এবং কমপ্যাক্ট এআই ভিশন টার্মিনালের জন্য প্রযোজ্য।
04
নমনীয় OEM/ODM কাস্টমাইজড কনফিগারেশন
সেন্সরটি MIPI/LVDS/DVP মাল্টি-ইন্টারফেস আউটপুট, হার্ডওয়্যার এক্সটার্নাল ট্রিগার সিঙ্ক্রোনাইজেশন এবং অন-চিপ বেসিক ISP ফাংশন সমর্থন করে যা প্রয়োজন অনুযায়ী কনফিগার করা যেতে পারে। এটি লেন্স নির্বাচন, ইনফ্রারেড ফিল লাইট অ্যাডাপ্টেশন, PCB লেআউট, এবং কানেক্টর স্কিম অ্যাডজাস্টমেন্ট নির্দিষ্ট প্রজেক্টের জন্য মঞ্জুরি দেয়। এটি নমুনা মূল্যায়ন এবং ইমেজ টিউনিং সমর্থন করে, OEM গ্রাহকদের দ্রুত প্রোটোটাইপ যাচাইকরণ এবং ব্যাপক উত্পাদন বাস্তবায়নে সহায়তা করে, সামগ্রিক সিস্টেম একীকরণের অসুবিধা হ্রাস করে।
▐ কেন আমাদের মেডিকেল ক্যামেরা মডিউল চয়ন করুন
শিল্প দৃষ্টি জন্য প্রকৌশল সমর্থন
আমরা সম্পূর্ণ ইমেজিং চেইনের দৃষ্টিকোণ থেকে ক্যামেরার প্রয়োজনীয়তাগুলি মূল্যায়ন করি, শুধুমাত্র সেন্সর নিজেই নয়। এটি লেন্সের অপটিক্যাল নির্বাচন, ইনফ্রারেড ফিল লাইট ম্যাচিং, ইমেজ টিউনিং এবং সংশোধন, কাঠামোগত যান্ত্রিক একীকরণ, সেইসাথে শিল্প সরঞ্জাম ডকিং এবং ট্রিগার সিঙ্ক্রোনাইজেশনের জন্য ইন্টারফেসের মতো বিকাশের প্রয়োজনীয়তাগুলিকে অন্তর্ভুক্ত করে। আমরা প্রকল্পের জন্য একটি সম্পূর্ণ ইমেজিং সমাধান এবং প্রযুক্তিগত সহায়তা প্রদান করি।
ডিভাইস ইন্টিগ্রেশনের জন্য OEM/ODM কনফিগারেশন
কাস্টমাইজড অপটিক্যাল লেন্স এবং ইনফ্রারেড লাইটিং ম্যাচিং থেকে শুরু করে মডিউল স্ট্রাকচার, এফপিসি ক্যাবল কম্পোনেন্ট, কানেক্টর এবং পিসিবি লেআউট পর্যন্ত ক্যামেরা মডিউলটি আপনার ডিভাইসের ইনস্টলেশন স্পেস, সামগ্রিক গঠন এবং প্রোডাক্ট ডেভেলপমেন্টের চাহিদা অনুযায়ী নমনীয়ভাবে অ্যাডজাস্ট করা যেতে পারে, বারকোড রিডার, রোবট এবং বাইনোকুলার ভিশন সিস্টেমের মতো বিভিন্ন ডিভাইসের সাথে মানিয়ে নেওয়া।
দীর্ঘ-মেয়াদী সরবরাহের জন্য নিয়ন্ত্রিত উৎপাদন
আমরা প্রোটোটাইপ মূল্যায়ন এবং নমুনা যাচাইকরণ থেকে শুরু করে ব্যাপক উত্পাদন, শিল্প প্রকল্পগুলির জন্য উত্পাদন পরিদর্শন ডেটা এবং উপাদান সনাক্তকরণের তথ্য সরবরাহ করে সম্পূর্ণ প্রকল্প চক্রকে সমর্থন করি। গার্হস্থ্য সেন্সরগুলি স্থিতিশীল সরবরাহ নিশ্চিত করে, সরবরাহে বাধার ঝুঁকি হ্রাস করে এবং সরবরাহকারীর মূল্যায়ন এবং দীর্ঘমেয়াদী সংগ্রহের পরিকল্পনার জন্য নির্ভরযোগ্য গ্যারান্টি প্রদান করে।
▐ আবেদন
▐ সার্টিফিকেশন এবং গুণমান নিশ্চিত
ISO 9001
ISO 45001
ISO 14001
ইএমসি পরীক্ষা
সিই সার্টিফাইড
▐ কাস্টমাইজেশন পরিষেবা
মেডিকেল ইমেজিং প্রকল্পগুলির জন্য প্রায়ই স্ট্যান্ডার্ড ক্যামেরা কনফিগারেশনের বাইরে পরিবর্তনের প্রয়োজন হয়। আমরা আপনার যান্ত্রিক অঙ্কন, অপটিক্যাল প্রয়োজনীয়তা, টার্গেট ইমেজ কর্মক্ষমতা, এবং আপনার সরঞ্জামের জন্য উপযুক্ত একটি ক্যামেরা কনফিগারেশন বিকাশ করতে উত্পাদন পরিকল্পনা থেকে কাজ করতে পারি। কাস্টম বিকল্পগুলির মধ্যে রয়েছে লেন্স নির্বাচন, সেন্সর ম্যাচিং, আলোকসজ্জা ফাইবার, ঘেরের কাঠামো, তারের রাউটিং, সংযোগকারী এবং চিত্র প্যারামিটার টিউনিং।
মেডিকেল লেন্স
আরো দেখুন
ইমেজ সেন্সর
আরো দেখুন
মাইক্রো-ঢাকা ঘের
আরো দেখুন
সংযোগকারী এবং তারের
আরো দেখুন
▐ FAQ
প্রশ্নঃ SC233HGS কি ধরনের ইমেজ সেন্সর?
উত্তর: SC233HGS হল SITEL থেকে একটি 2.3-মেগাপিক্সেল BSI ব্যাক-আলোকিত গ্লোবাল শাটার CMOS সেন্সর, যার রেজোলিউশন 1920×1200। এটি প্রাথমিকভাবে উচ্চ গতির শিল্প দৃষ্টিভঙ্গির জন্য ডিজাইন করা হয়েছে, জেলি প্রভাব ছাড়াই চলমান বস্তুর ইমেজিং সক্ষম করে। এটি আমদানি করা সেন্সরগুলির জন্য একটি সাশ্রয়ী-কার্যকর দেশীয় বিকল্প হিসাবে কাজ করে।
প্রশ্ন: পূর্ণ রেজোলিউশনে SC233HGS-এর সর্বোচ্চ ফ্রেম রেট কত? এটি কোন আউটপুট ইন্টারফেস সমর্থন করে?
উত্তর: সম্পূর্ণ রেজোলিউশন 1920×1200, 120fps পর্যন্ত; MIPI, LVDS, এবং DVP-এর মতো একাধিক আউটপুট ইন্টারফেস সমর্থন করে এবং FPGA, ARM এবং বিভিন্ন এমবেড করা প্রধান নিয়ন্ত্রণ প্ল্যাটফর্মে অভিযোজিত হতে পারে।
প্রশ্ন: SC233HGS এর HDR ফাংশন এবং নিয়মিত মাল্টি-ফ্রেম HDR-এর মধ্যে পার্থক্য কী?
উত্তর: **একক-ফ্রেম ইনফ্লেকশন পয়েন্ট HDR প্রযুক্তি** ব্যবহার করে, মাল্টি-ফ্রেম এক্সপোজার স্ট্যাকিংয়ের কোনো প্রয়োজন নেই, এবং এটি উচ্চ-স্পিড মোশন দৃশ্যে কোনো মোশন আর্টিফ্যাক্ট তৈরি করে না। এটি এখনও ব্যাকলাইট এবং শক্তিশালী আলো পরিবেশে উচ্চ গতিশীল ছবি আউটপুট করতে পারে।
প্রশ্ন: কালো এবং সাদা সংস্করণ এবং SC233HGS এর রঙিন সংস্করণের মধ্যে কীভাবে চয়ন করবেন?
উত্তর: বাজারে মূলধারার পণ্যগুলি হল কালো এবং সাদা সংস্করণ, যেগুলির কাছাকাছি{0}} ইনফ্রারেড সংবেদনশীলতা রয়েছে এবং বারকোড রিডিং, বাইনোকুলার 3D এবং ইনফ্রারেড ফিল আলোর দৃশ্যের জন্য আরও উপযুক্ত৷ রঙের সংস্করণগুলি কম উপলব্ধ এবং এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য রঙের চিত্র সনাক্তকরণ প্রয়োজন৷
প্রশ্ন: SC233HGS কি একাধিক ক্যামেরা থেকে সিঙ্ক্রোনাস অধিগ্রহণ সমর্থন করে?
A: হার্ডওয়্যার এক্সটার্নাল ট্রিগার সিঙ্ক্রোনাইজেশন EFYSYNC সমর্থন করে, একাধিক মডিউলের সুনির্দিষ্ট সিঙ্ক্রোনাইজ ক্যাপচার সক্ষম করে, এটিকে বাইনোকুলার স্টেরিও ভিশন এবং মাল্টি-ক্যামেরা সনাক্তকরণ ডিভাইসের জন্য আদর্শ করে তোলে।
প্রশ্ন: SC233HGS-এর জন্য উপযুক্ত ব্যবহারিক প্রয়োগের পরিস্থিতি কী?
উ: শিল্প বারকোড রিডিং, অ্যাসেম্বলি লাইনে উচ্চ গতির পরিদর্শন, AGV/AMR রোবট নেভিগেশন, 3D স্ট্রাকচার্ড লাইট, SLAM, ড্রোন ভিশন এবং AI এমবেডেড ভিশন টার্মিনালের ক্ষেত্রে প্রযোজ্য।
প্রশ্ন: SC233HGS-এর কি একটি ইন্টিগ্রেটেড ISP আছে যা সরাসরি আউটপুট করা ছবিগুলিকে আউটপুট করতে পারে?
উত্তর: চিপ শুধুমাত্র একটি সাধারণ অন{0}}চিপ আইএসপিকে একীভূত করে মৌলিক মৃত পিক্সেল সংশোধন, শব্দ কমানো, এবং লেন্স শেডিং সংশোধন করতে; জটিল চিত্র প্রক্রিয়াকরণ এখনও ব্যাকএন্ড প্রধান নিয়ামক/FPGA দ্বারা সম্পন্ন করা প্রয়োজন।
প্রশ্ন: আমরা আপনার SC233HGS ক্যামেরা মডিউল বেছে নিলে কি কাস্টমাইজেশন এবং ইঞ্জিনিয়ারিং পরিষেবা দেওয়া যেতে পারে?
উত্তর: আমরা লেন্স ম্যাচিং, ইনফ্রারেড লাইটিং অ্যাডাপ্টেশন, স্ট্রাকচারাল এফপিসি কাস্টমাইজেশন এবং ইমেজ প্যারামিটার টিউনিং প্রদান করতে পারি। আমরা OEM/ODM কাস্টমাইজেশন সমর্থন করি, প্রোটোটাইপ মূল্যায়ন থেকে শুরু করে ভর উৎপাদন পর্যন্ত, উপাদানের সন্ধানযোগ্যতা এবং সম্পূর্ণ প্রযুক্তিগত প্রকৌশল সহায়তা প্রদান করি।
